BIGTREETECH MANTA M8P Mainboard V2
32 Bit Controllerboard für DIY 3D Drucker wie Voron 2.4
- Hersteller: BIQU
- Herstellernummer: 1020000442
- EAN: 4260395366990
- Artikelnummer: 36302
- Verfügbarkeit: ab Lager > Lieferzeit 1-3 Werktage

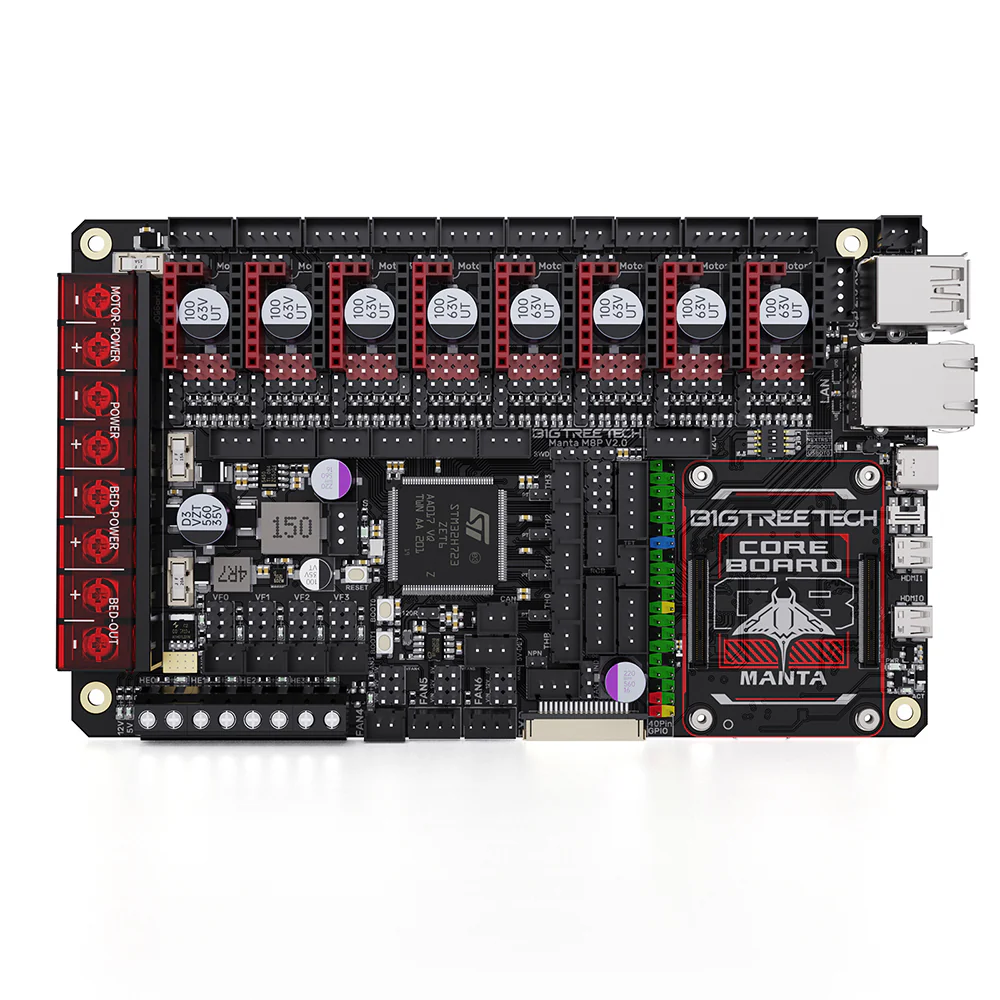

BIGTREETECH Manta M8P V2.0 Mainboard – Die ultimative 32-Bit-Schaltzentrale für Klipper
Das BIGTREETECH Manta M8P V2.0 ist eine hochentwickelte 32-Bit-Hauptplatine, die speziell für den kompromisslosen Betrieb der Klipper-Firmware entwickelt wurde. Wenn Sie maximale Performance für komplexe Multi-Achsen-Systeme wie den Voron 2.4, Voron Trident oder VzBoT suchen, bietet dieses Board die perfekte All-in-One-Lösung.
Dank des innovativen Board-to-Board-Konstruktionsprinzips (BTB) lässt sich ein Rechenmodul wie das BIGTREETECH CB1, CB2 oder ein Raspberry Pi Compute Module 4 (CM4) direkt auf das Mainboard aufstecken. Das spart wertvollen Platz im Elektronikgehäuse und macht die fehleranfällige und sperrige USB-Verkabelung zwischen einem externen Raspberry Pi und dem Mainboard komplett überflüssig.
Hauptmerkmale und technische Highlights:
- Leistungsfähiger 32-Bit-Prozessor: Das Herzstück des V2.0-Boards bildet der ARM Cortex-M7 STM32H723ZET6 Chip mit einer beeindruckenden Taktfrequenz von 550 MHz. Damit verarbeitet das Board anspruchsvollste Bewegungsprofile im Hochgeschwindigkeitsdruck mühelos.
- Unterstützung für bis zu 8 Schrittmotortreiber: Mit 8 Treiber-Steckplätzen steuern Sie problemlos komplexe CoreXY-Drucker mit dualen Z-Achsen oder Quad-Z-Systemen an. Die SPI- und UART-Modi lassen sich komfortabel per Jumper konfigurieren.
- Integrierter CAN-Bus-Port: Ein dedizierter, reservierter CAN-Bus-Anschluss erlaubt die direkte Verbindung mit Toolhead-Platinen (z. B. EBB CAN), was den Verkabelungsaufwand zum Druckkopf radikal minimiert und die Signalstabilität erhöht.
- Intelligenter Schutz durch eFuse: Der verbaute eFuse-Schaltkreis schützt das Mainboard im Falle einer Überlastung blitzschnell vor irreparablen Schäden. Sobald der Fehler behoben ist, setzt sich die Sicherung automatisch zurück.
- Hervorragendes Powermanagement: Ausgestattet mit dem TPS5450-5A Netzteil-Chip liefert das Board eine stabile Stromversorgung (5A konstant, bis zu 6A Peak) direkt an das aufgesteckte Raspberry Pi- oder CB1/CB2-Modul.
- Flexible Lüftersteuerung: Die CNC-Lüfteranschlüsse bieten über Jumper frei wählbare Ausgangsspannungen von 5V, 12V und 24V. Ein zusätzlicher 4-Draht-Lüfteranschluss eignet sich ideal für die Integration von Wasserkühlsystemen.
- Vielseitige DIY-Erweiterungen: Native Schnittstellen wie I2C, ein 5V-Servo-Port, erweiterte IO-Pins sowie dedizierte Anschlüsse für BLTouch, Filamentsensoren (z.B. BTT SFS), RGB-Beleuchtung und automatische Abschaltmodule lassen keine Upgrade-Wünsche offen.
Technische Daten im Überblick:
| Spezifikation | Details |
|---|---|
| MCU | ARM Cortex-M7 (STM32H723ZET6, 550 MHz) |
| Konnektivität Core-Board (BTB) | Kompatibel mit allen Versionen von Raspberry Pi CM4, BTT CB1, CB1 eMMC und CB2 |
| Treiber-Steckplätze | 8 (z. B. für TMC2209, TMC5160T Pro etc.) |
| Betriebsmodi Treiber | SPI, UART, STEP/DIR |
| Spannungsversorgung | DC 12V / 24V |
| Lüfter-Schnittstellen | 5x 2-Pin PWM, 2x 4-Pin PWM, 1x Always-On, 1x SoC-Fan (Spannungen 5V/12V/24V wählbar) |
| Thermistoren-Eingänge | 5x 100K NTC (unterstützt PT1000 ohne zusätzliches Modul) |
| Heizpatronen-Anschlüsse | 4 |

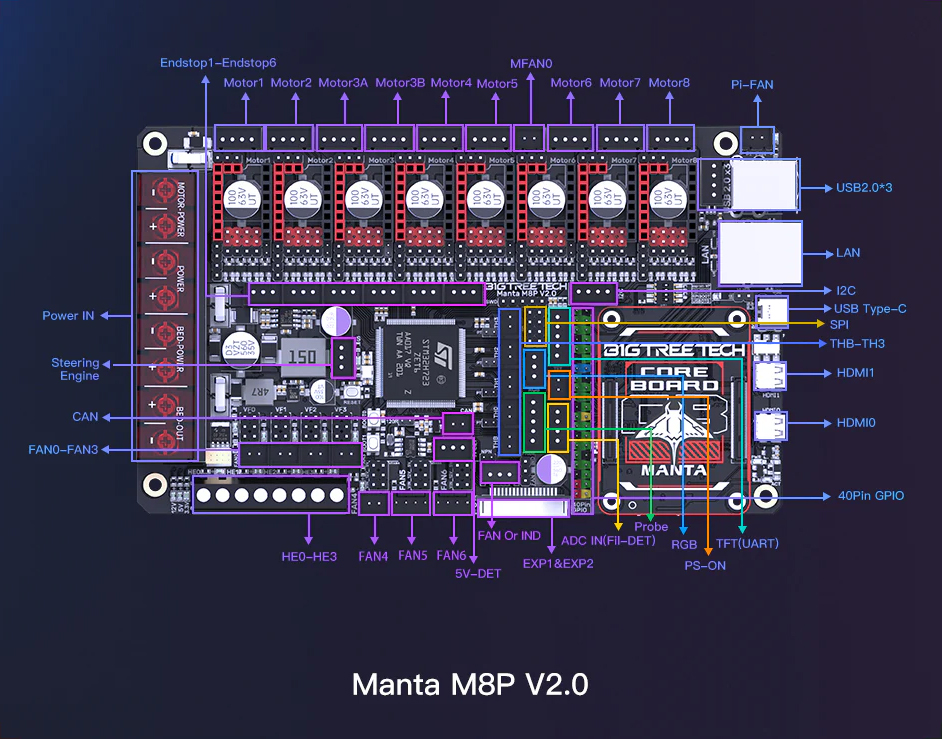

| Schnittstellen Unterseite | Micro HDMI x2, USB 2.0, LAN, Type-C, CSI/DSI, SPI, 40-Pin GPIO (je nach aufgestecktem SOC-Modul) |
Lieferumfang: 1x BIGTREETECH Manta M8P V2.0 Mainboard, Jumper-Set, Anschlussklemmen
(Hinweis: Ein CB1/CM4-Modul sowie Schrittmotortreiber sind nicht standardmäßig im Lieferumfang enthalten und müssen separat erworben werden).
