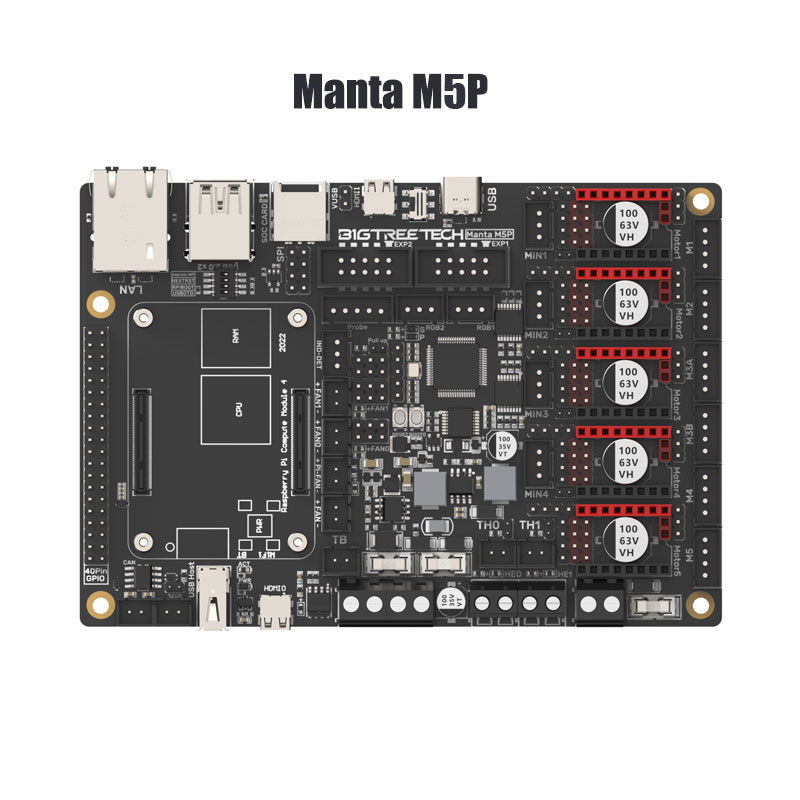

BIQU BIGTREETECH MANTA M5P Mainboard
BIGTREETECH MANTA M5P Mainboard
32 Bit Controllerboard für DIY 3D Drucker wie Voron V0 und Creality Ender 3
- Hersteller: BIQU
- Herstellernummer: 1020000409
- EAN: 4260395365856
- Artikelnummer: 36304
- Verfügbarkeit: ab Lager > Lieferzeit 1-3 Werktage
Das leistungsfähige Manta M5P Motherboard ist der Nachfolger des erfolgreichen Bigtreetech Manta M4P .
Es bietet in Verbindung mit dem BIQU CB1 Compute Modul oder dem Raspberry CM4 eine verbesserte Unterstützung der Klipper-Firmware und bietet durch die vielen Schnittstellen interessante Upgrade Möglichkeiten.
- Manta All-in-One-Board , bessere Unterstützung der Klipper-Firmware in Verbindung mit dem optionalen CB1 I/O Board
- DIY 3D-Drucker für i3-Struktur
- 32-Bit ARM Cortex-M0+-CPU mit 64 MHz STM32G0B1RET6 Controller
- Neue E-FUSE-Sicherung, die schneller reagieren und den Selbstschutz verbessert. Schäden durch Kurzschluss oder Durchbrennen der Elektronik werden erheblich reduziert.
- NC-Lüfter 24V, 12V, 5V Spannung optional
- Jumper-Auswahl, unterstützt PT1000
- SPI- und UART-Arbeitsmodi, die von integriertem TMC gesteuert werden
- Integrierter DIAG-Funktion / PIN
- SPI-Erweiterungsschnittstelle für Kunden, die Klipper als Firmware verwenden
- Externer Beschleunigungssensor zur Beschleunigungskompensation
| Dimensions: | 137.5mm x 95mm |
| Mounting Size: | Please refer to BIGTREETECH MANTA M5P V1.0-SIZE-top.pdf |
| MCU | ARM Cortex-M0+ STM32G0B1RET6 64MHz |
| Driver Input Voltage | VIN (DC12V-24V), HV (DC24V-56V) Selectable |
| Motherboard Input Voltage: | VIN=DC12V or DC24V |
| Logic Voltage: | DC 3.3V |
| Heater Connection: | Heated Bed (HB), Heater Cartridge (HE0, HE1) |
| HB Port Max Current: | 10A Continuous, 11A Instantaneous |
| Heater Cartridge Max Current: | 5.5A Continuous, 6A Instantaneous |
| Fan Port: | 3 x 2 pins CNC (FAN0, FAN1, Pi-FAN) (5/12/24V Selectable Voltage), 1 x Always On (FAN) |
| Fan Port Max Current: | 1A Continuous, 1.1A Instantaneous |
| Overall Current of Fan Ports): | ＜2.5A |
| Expansion Port: | CAN, Probe, RGBx2, SPI, EXP1+EXP2, MIN1-MIN4, 40Pin-GPIO |
| Motor Driver: | Support TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988... |
| Driver Mode: | SPI, UART, STEP/DIR |
| Motor Driver Port: | Motor1, Motor2, Motor3 (Dual Motors Port), Motor4, Motor5 5 Channels in Total |
| Thermistor: | 3 x 100K NTC, two of which are selectable for NTC and PT1000 |
| Display: | SPI Touchscreen, LCD Display, HDMI Touchscreen, DSI Touchscreen |
| PC Connection: | Type-C |
| Interface: | USB 2.0x2, LAN, DSI, CSI, SPI, HDMI0, HDMI1, SOC-Card, MCU-Card |
| Supported Kinematics: | Cartesian, Delta, Kossel, Ultimaker, CoreXY |
| Recommended Slicer/Console: | Cura, Simplify3D, Pronterface, Repetier-host, Makerware |
