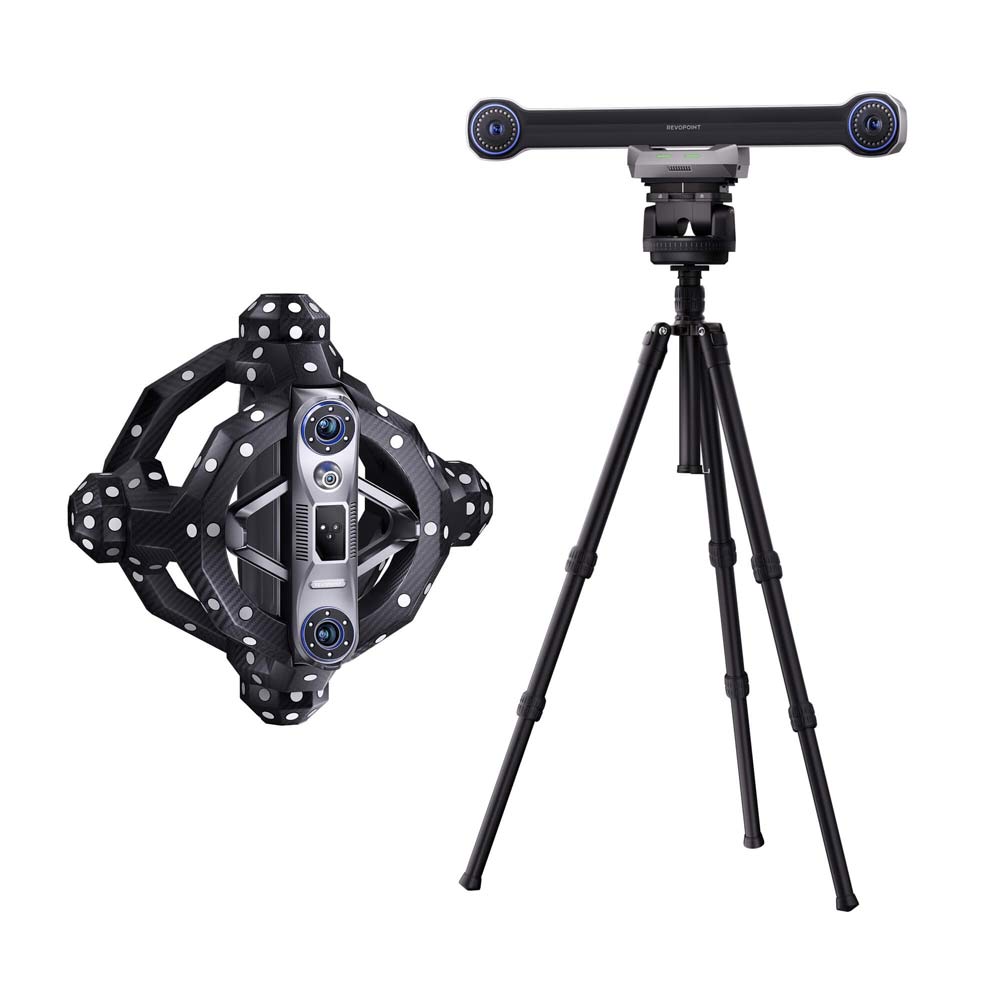

Revopoint Trackit Standard Edition

Trackit 3D-Scanner

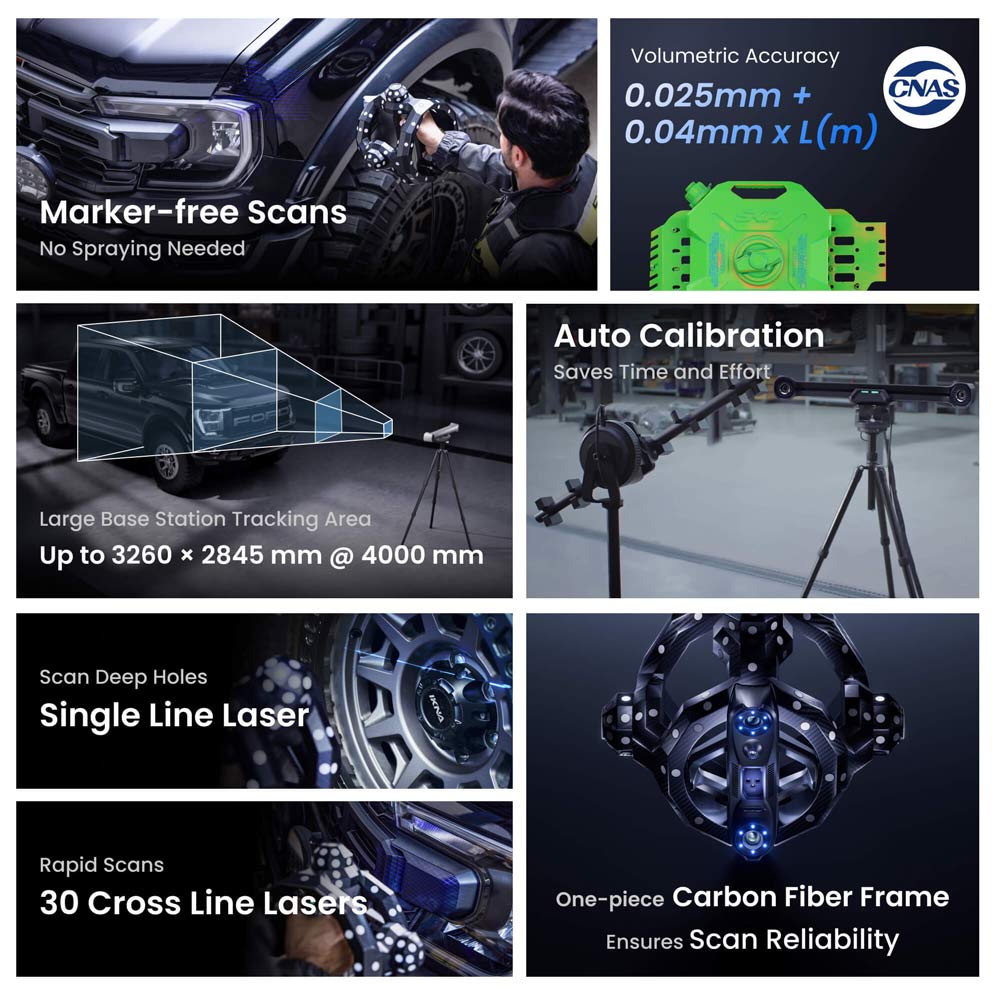

Der Revopoint Trackit ist ein fortschrittliches optisches Tracking- und Blaulaser-3D-Scansystem für markerloses industrielles Scannen, das volumetrisch präzise Messungen gewährleistet und gleichzeitig kumulative Fehler deutlich reduziert. Ob Münzen oder Autos – Trackit vereinfacht Ihre Prozesse und macht sie effizienter denn je.

• Zwei Lasermodi
  30 Kreuzlinienlaser und
  Einzel-Linienlaser-Modi
• Volumetrische Genauigkeit
  0,02 mm + 0,04 mm x L(m)
• Vollautomatisierter Kalibrierungsprozess
  spart Zeit und Mühe
• Markerfreie Scans
  keine Marker, keine Sprays erforderlich
• Kleine bis große Objekte erfassen
  scannt Kleinteile wie Münzen (1cm) und große Objekte wie Autos (600cm)

Hohe Genauigkeit bei kleinen bis großen Scans

Hervorragende Scanning-Details

Erstellen Sie detaillierte 3D-Modelle, die für die Maßprüfung in der Qualitätskontrolle oder die Scan-to-CAD-Konvertierung für Reverse Engineering geeignet sind.

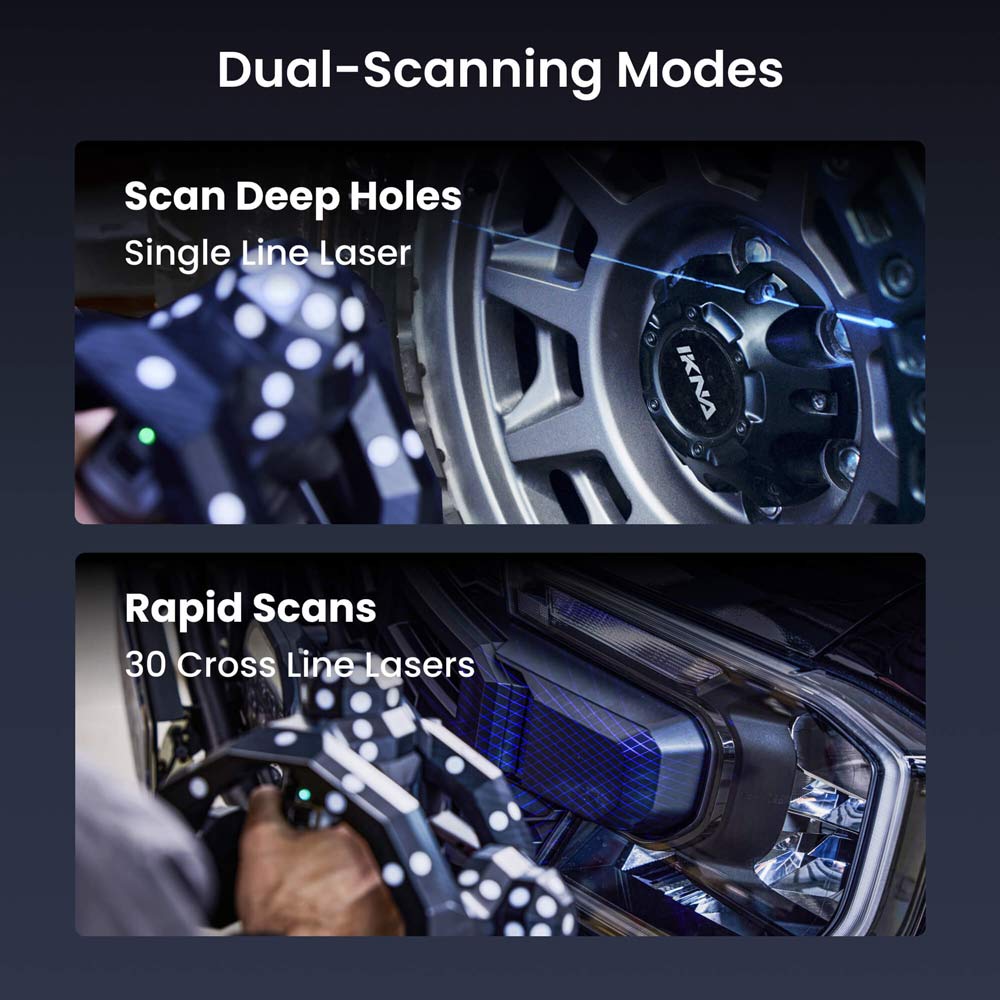

Duale Blaulaser-Erfassungsmodi

Tiefe Löcher: Einzelne Linien
Stellen Sie sicher, dass feine Details wie Zahnradzähne, tiefe Löcher, Spalten und vertiefte Bereiche vollständig erfasst werden.

Schnelle Scans: 30 Kreuzlinien
Effizientes Scannen von Oberflächen, einschließlich dunkler oder glänzender Flächen, ohne Verwendung von Scanning-Spray.

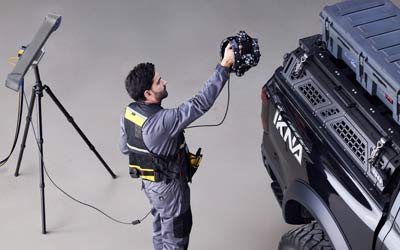

Optisches Tracking oder eigenständige Handheld-Scans

Passen Sie sich verschiedenen Scansituationen an, indem Sie zwischen optischer Verfolgung und eigenständigen Handheld-3D-Scans wechseln.

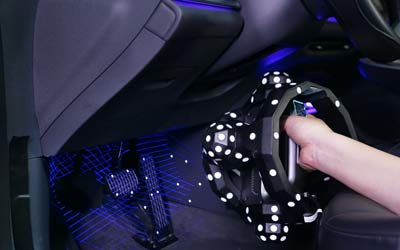

Erfassen Sie mithilfe der Standalone-Funktionen von Trackit ganz einfach verdeckte oder schwer zugängliche Bereiche, die von der Basisstation nicht erfasst werden können.

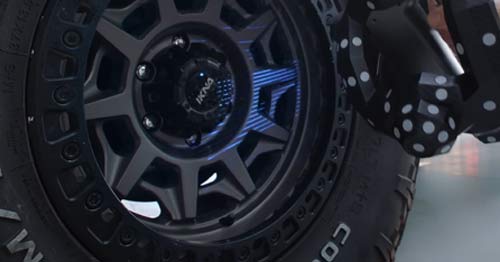

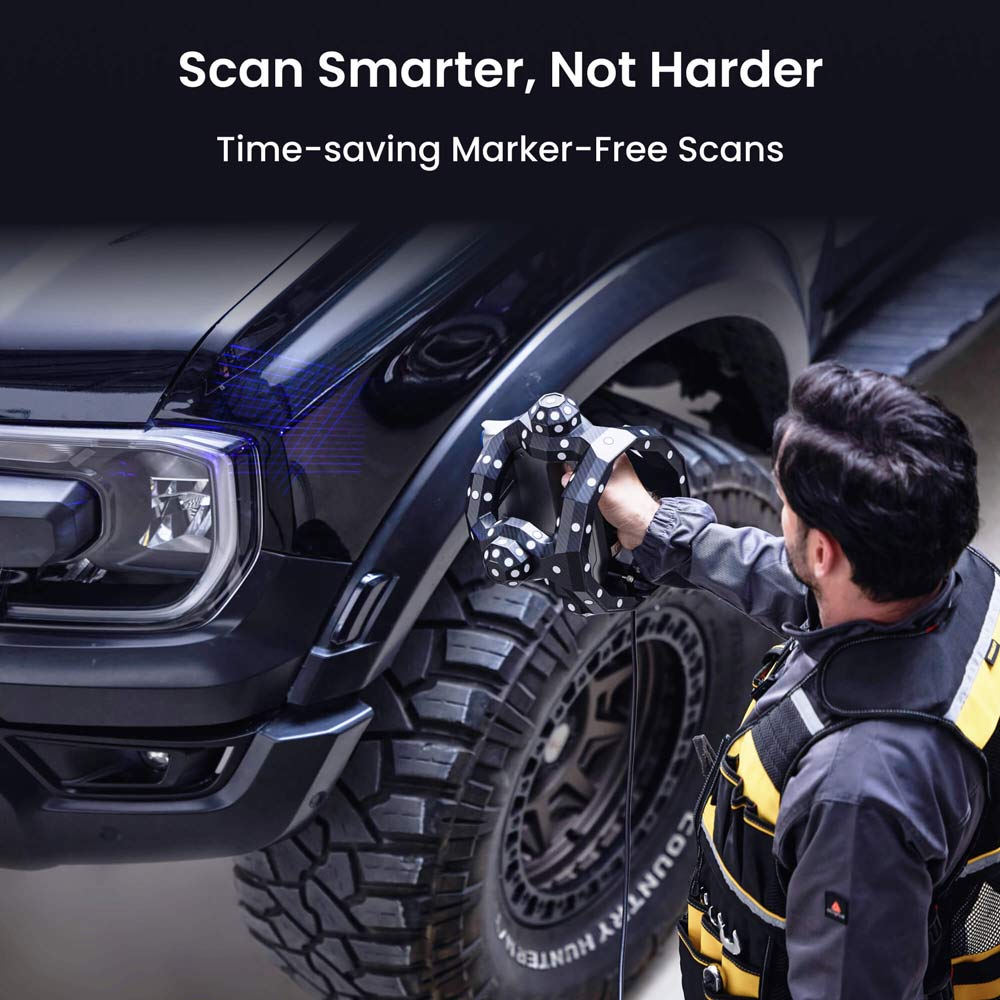

Zeitersparende markerfreie Scans

Der Trackit Tracking 3D-Scanner nutzt fortschrittliche optische Verfolgung, um seine Position in Echtzeit zu erfassen und präzise 3D-Daten ohne Markierungen zu gewinnen. Steigern Sie die Effizienz Ihres 3D-Laserscannings für Werkstücke von 10 mm bis 6 Metern mit der Dual-Kamera-Basisstation von Trackit.

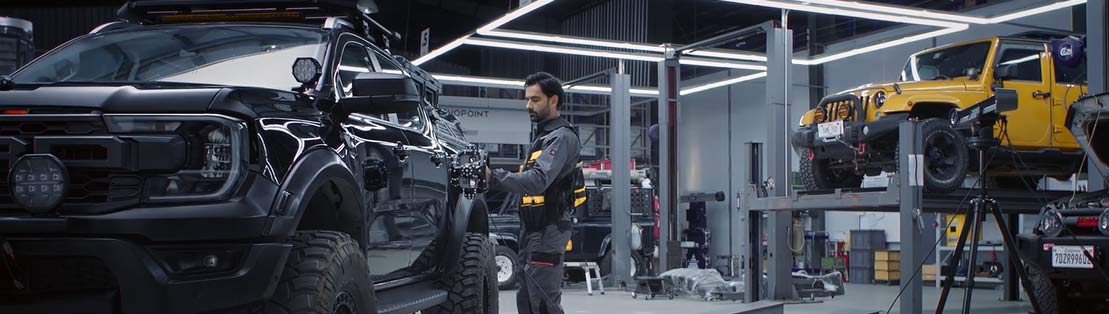

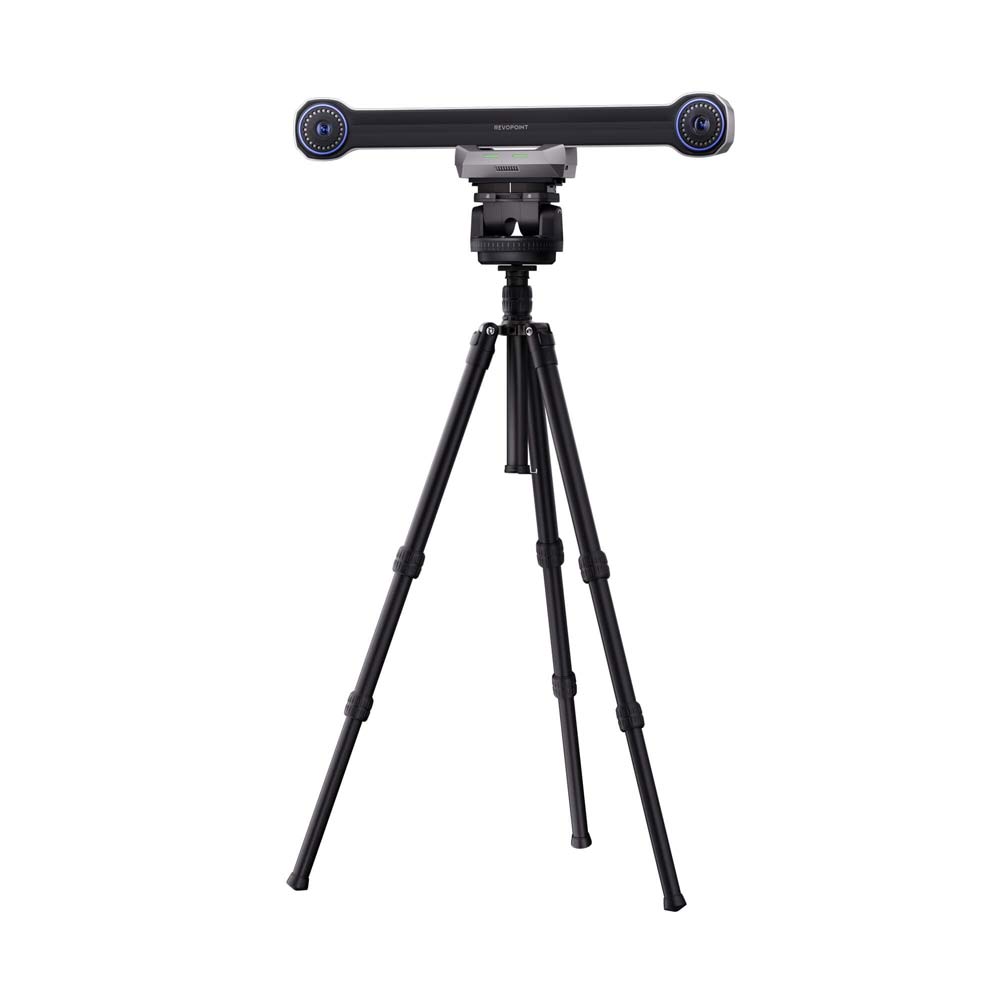

Einfach große Werkstücke scannen

Erfassen Sie mühelos große Werkstücke, indem Sie die Basisstation von Trackit schrittweise um sie herum positionieren und dabei die Oberflächen mit bis zu 1,5 Millionen Messungen pro Sekunde schnell erfassen.

Das Ankersystem von Trackit gewährleistet eine fehlerfreie Bildzusammenfügung bei jedem Positionswechsel, sodass Sie effizient professionelle 3D-Modelle erstellen können. Das höhenverstellbare Stativ ermöglicht Ihnen die einfache Positionierung von Trackit für unterschiedlichste Aufnahmeszenarien.

• Maximum Tracking Frame Area (Maximaler Tracking-Rahmenbereich):
  3260 × 2845 mm @ 4000 mm
• Leicht manövrierbar:
  6-Meter-Kabel
• Tracker-Arbeitsabstand:
  1,5 bis 4 m

Auto-Kalibrierung spart Zeit und Mühe

Überspringen Sie komplexe und langwierige Kalibrierungsprozesse und erhalten Sie perfekte Kalibrierungen für verschiedene Positionen – ganz ohne menschliche Fehler.

Das intelligente, selbstkalibrierende Zwei-Achsen-Gimbalsystem von Trackit erledigt die gesamte Arbeit mit höchster Präzision, sodass Sie stets einen zuverlässigen, genauen und einfachen Kalibrierungsprozess haben.

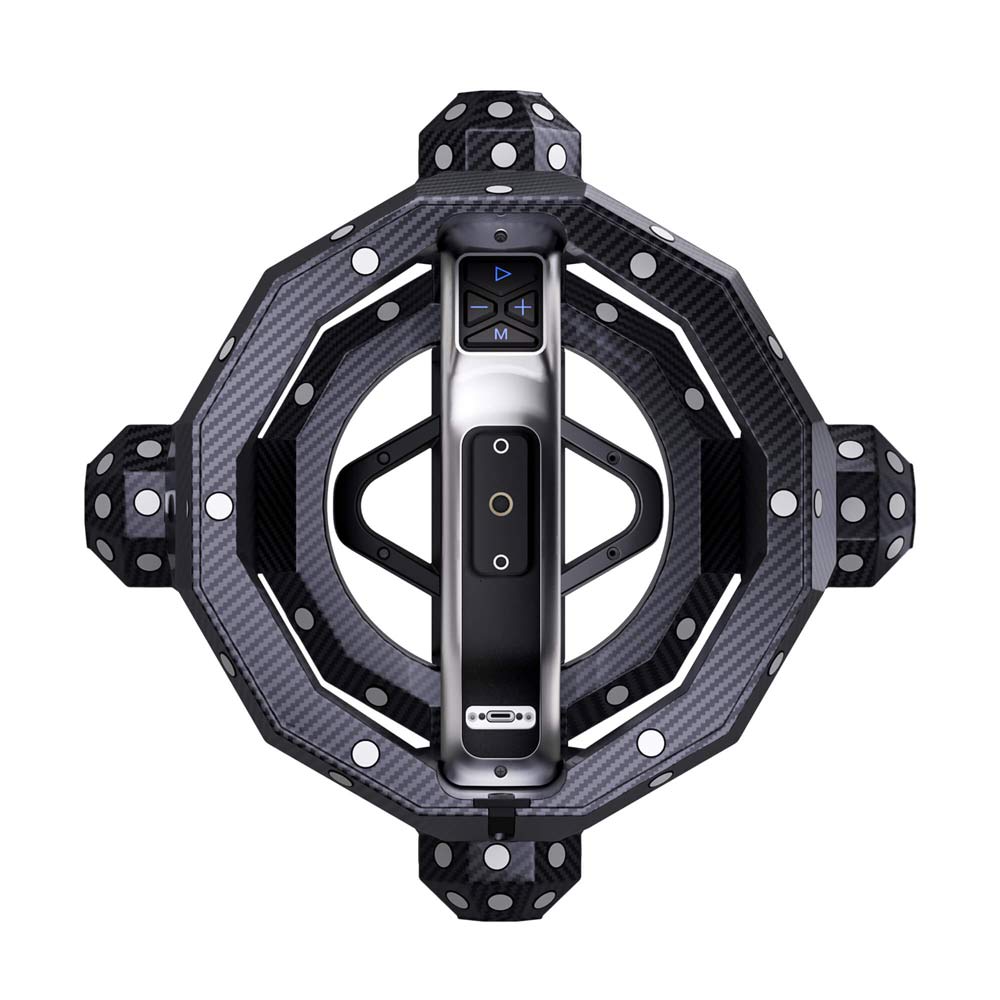

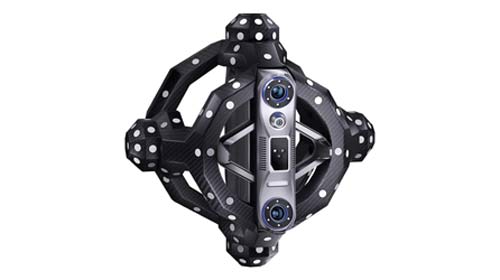

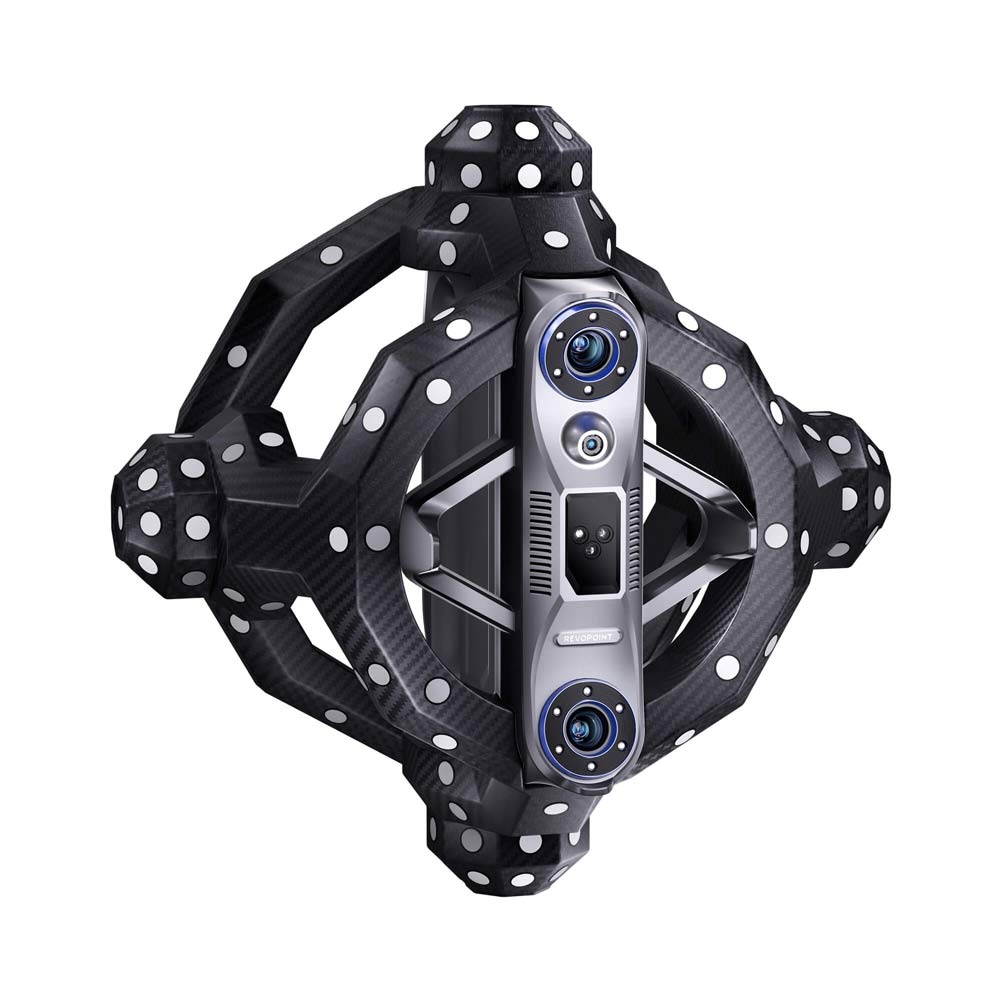

Robuster Carbonfaserrahmen

Sorgen Sie mit dem robusten, einteiligen Kohlefaserrahmen von Trackit jedes Mal für konsistente Scandaten und vermeiden Sie Genauigkeitsfehler durch Rahmenverformungen und dadurch bedingte Positionsverschiebungen der Markierungen.

Die robuste und dennoch leichte Konstruktion ist für anspruchsvolle Umgebungen konzipiert und bietet Komfort auch bei langen Scansitzungen.

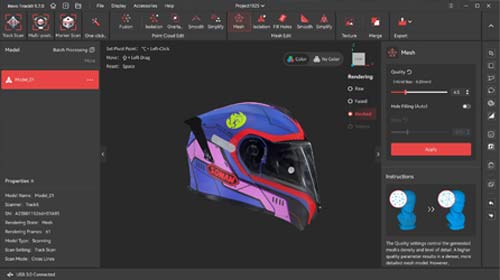

Realistische Texturabbildung

Erfassen Sie die Oberflächentextur des Objekts, um lebendige 3D-Modelle mit der hochauflösenden RGB-Kamera von Trackit zu erstellen, oder verwenden Sie die Texturdaten mit Revo Measure für genaue Messungen und professionelle Berichte.

Intelligente Temperaturüberwachung

Die hochsensiblen Temperatursensoren von Trackit überwachen Schwankungen und zeigen die aktuelle Temperatur des Trackers und Scanners in Echtzeit an.

Dies gewährleistet einen optimalen Betrieb und verhindert temperaturbedingte Genauigkeitsabweichungen, wodurch eine hohe 3D-Scanning-Genauigkeit aufrechterhalten wird.

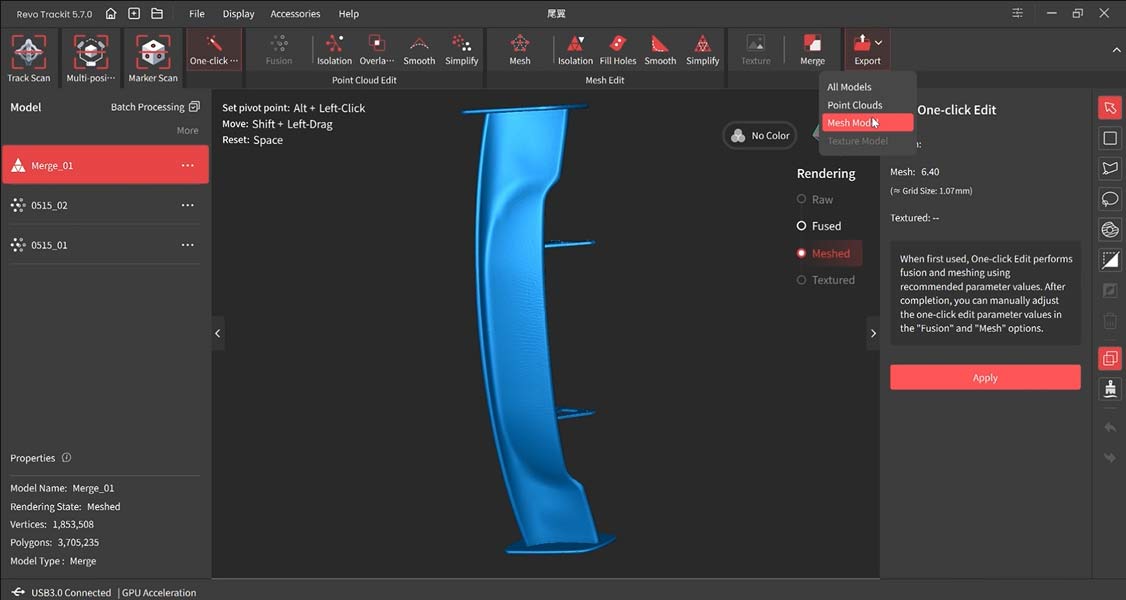

Revo Track: Software der Spitzenklasse

Revo Track ist eine benutzerfreundliche und kostenlose Software zum Scannen, Bearbeiten, Verarbeiten und Kalibrieren.
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

• Scannen
  Detaillierte Scaneinstellungen ermöglichen Ihnen die Kontrolle über jeden Aspekt des Scanvorgangs und
  gewährleisten so eine optimale Erfassung der Punktwolke. Sorgen Sie für einen perfekten Scan mit
  Echtzeit-Punktwolkenüberwachung, um zu überprüfen, ob Sie genügend Daten erfasst haben.
• Verarbeiten
  Verarbeiten Sie Ihre Rohpunktwolke automatisch mit einem Klick oder
  optimieren Sie sie vollständig mit Fusions- und Mesh-Tools.
• Bearbeiten
  Mit vielseitigen Auswahl- und Bereinigungswerkzeugen können Sie
  unerwünschte Daten schnell entfernen,
  Löcher füllen, glätten und Ihr 3D-Modell vereinfachen.
• Zusammenführen
  Scannen Sie große, komplexe Projekte in Abschnitten und
  kombinieren Sie die gescannten Daten automatisch oder manuell,
  um ein vollständiges Modell zu erstellen.
• Exportieren
  Exportieren Sie Ihre Scans in Formate, die mit gängigen Softwareanwendungen
  für Qualitätskontrolle, CAD, 3D-Slicing und Modellierung kompatibel sind,
  um eine nahtlose Workflow-Integration sicherzustellen.

3D-Messlösungen

Revo Design Software

Revo Design (Laut Hersteller identische identische Funktionen wie QUICKSURFACE Lite.) schließt die Lücke zwischen 3D-Scannen und Kontruktion. Es optimiert die Umwandlung von 3D-Scandaten in CAD-Modelle. Mit leistungsstarken Werkzeugen für Mesh-Bearbeitung, Freiform- und parametrisches Modellieren sowie Scan-to-CAD-Workflows ist Revo Design ideal für Reverse Engineering, Produktentwicklung und Industriedesign.

Revo Measure Software

Vergleichen Sie effizient Ihre Punktwolken oder Meshes mit CADs mithilfe unserer neuen Software, Revo Measure. Ihre leistungsstarken Werkzeuge bieten hochgenaue Modellmessung, Parameterextraktion, Volumenmessung und GD&T-Analysewerkzeuge.

• Genaue Vermessung von Dimensionen
• Modellanalyse bei Abweichungen
• Messbericht-Export
• GD&T-Analyse
• Erstellung und Messung von Schnitten
• Unterstützung für mehrere Datenformate: PLY, OBJ, STL und PTS

Unterstützt Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Portugiesisch und Türkisch.
